2024-03-13 16:59:23超級(jí)管理員 646

離子交換樹(shù)脂是重要的水處理材料，在電子電力、食品飲料、醫(yī)藥醫(yī)療等領(lǐng)域都能用得到。而離子交換樹(shù)脂的裝填與預(yù)處理方法對(duì)于確保樹(shù)脂性能和使用壽命具有決定性影響。本文將詳細(xì)介紹離子交換樹(shù)脂的裝填和預(yù)處理步驟，幫助讀者更好地掌握相關(guān)操作技巧。

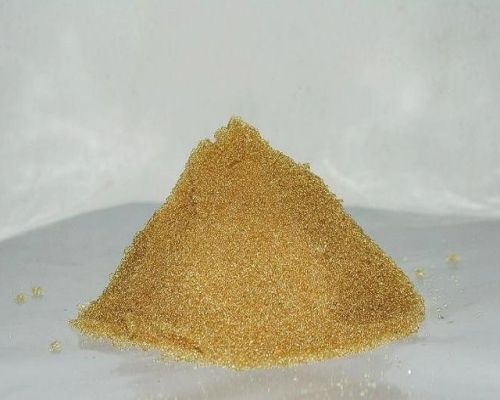

離子交換樹(shù)脂的裝填

在進(jìn)行樹(shù)脂裝填前，必須確保所有設(shè)備完好無(wú)損，交換柱內(nèi)部清潔無(wú)雜質(zhì)。具體步驟如下：

1. 設(shè)備檢查與準(zhǔn)備：檢查交換柱內(nèi)部是否有焊頭、螺帽等鐵渣殘留，確保水帽已擰緊，并進(jìn)行水壓測(cè)試，確保無(wú)滴漏現(xiàn)象。同時(shí)，準(zhǔn)備裝填所需的陽(yáng)樹(shù)脂和陰樹(shù)脂，以及必要的工具和設(shè)備。

2. 裝填陽(yáng)樹(shù)脂：將交換柱充入約200mm的水，然后開(kāi)始裝入陽(yáng)樹(shù)脂。在裝填過(guò)程中，通過(guò)反洗操作將樹(shù)脂層托平，確保裝填高度低于中排約30-50mm。需要注意，泥沙、包裝袋以及內(nèi)袋等雜質(zhì)將會(huì)影響交換柱正常使用，所以需要防止這些雜質(zhì)進(jìn)入到交換柱。

3. 裝填陰樹(shù)脂：陽(yáng)樹(shù)脂裝填完成后，開(kāi)始裝填陰樹(shù)脂。陰樹(shù)脂的裝填高度應(yīng)為陽(yáng)樹(shù)脂高度的2倍。同樣，在裝填過(guò)程中要保持樹(shù)脂層中無(wú)氣泡存在。

4. 沖洗與檢查：在交換柱內(nèi)充滿(mǎn)水，再用水沖洗至出水澄清，以確保樹(shù)脂層中的雜質(zhì)被完全沖洗掉。沖洗過(guò)程中要觀察出水情況，確保水質(zhì)符合要求。

樹(shù)脂的預(yù)處理

樹(shù)脂的預(yù)處理是為了去除樹(shù)脂中的殘留雜質(zhì)和污染物，提高樹(shù)脂的交換能力和使用壽命。具體步驟如下：

1. HCl浸泡：首先通入約2倍樹(shù)脂體積的約4%HCl溶液，浸泡4-8小時(shí)。HCl能夠去除樹(shù)脂中的金屬離子和其他雜質(zhì)，同時(shí)使樹(shù)脂轉(zhuǎn)化為H型。

2. 清洗與pH調(diào)整：用清水沖洗樹(shù)脂至pH值約為5左右，確保HCl完全沖洗干凈。pH值的調(diào)整對(duì)于后續(xù)處理至關(guān)重要。

3. NaOH浸泡：接著通入約2倍樹(shù)脂體積的約4%NaOH溶液，浸泡4-8小時(shí)。NaOH能夠進(jìn)一步去除樹(shù)脂中的陰離子雜質(zhì)，并將樹(shù)脂轉(zhuǎn)化為OH型。

4. 反洗與觀察：堿浸泡完成后進(jìn)行大反洗。反洗開(kāi)始時(shí)，流速宜小，待樹(shù)脂松動(dòng)后，逐漸加大反洗流速，使整個(gè)樹(shù)脂層的膨脹率在50-70%，維持10分鐘左右。反洗過(guò)程中要觀察樹(shù)脂分層是否清楚，以確保樹(shù)脂充分混合和均勻分布。

離子交換樹(shù)脂的裝填與預(yù)處理是確保樹(shù)脂性能和使用壽命的關(guān)鍵步驟。通過(guò)本文的介紹，讀者可以了解到樹(shù)脂裝填前的設(shè)備檢查與準(zhǔn)備、陽(yáng)樹(shù)脂和陰樹(shù)脂的裝填方法、以及樹(shù)脂的預(yù)處理過(guò)程包括HCl浸泡、清洗與pH調(diào)整、NaOH浸泡和大反洗等步驟。在實(shí)際操作中，應(yīng)嚴(yán)格按照步驟進(jìn)行操作，確保樹(shù)脂裝填與預(yù)處理的質(zhì)量。

本文由水天藍(lán)環(huán)保(http://www.beijingjob.com.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請(qǐng)以鏈接形式標(biāo)明本文地址或注明文章出處!
