美人老师沦为便器,波多野结衣之无限发射,91制片厂制作果冻传媒星

當(dāng)前位置：首頁>>解決方案>>解決方案

混床樹脂再生方法

2019-07-24 13:01:37

admin

528

一般在離子交換樹脂使用一段時(shí)間后，吸附的雜質(zhì)接近飽和，可能會(huì)失效，此時(shí)就需要對樹脂再生。那么混床樹脂的再生方法有哪些？仍然有很多用戶不知道怎么進(jìn)行再生，今天就和大家介紹一下。

分享代碼：

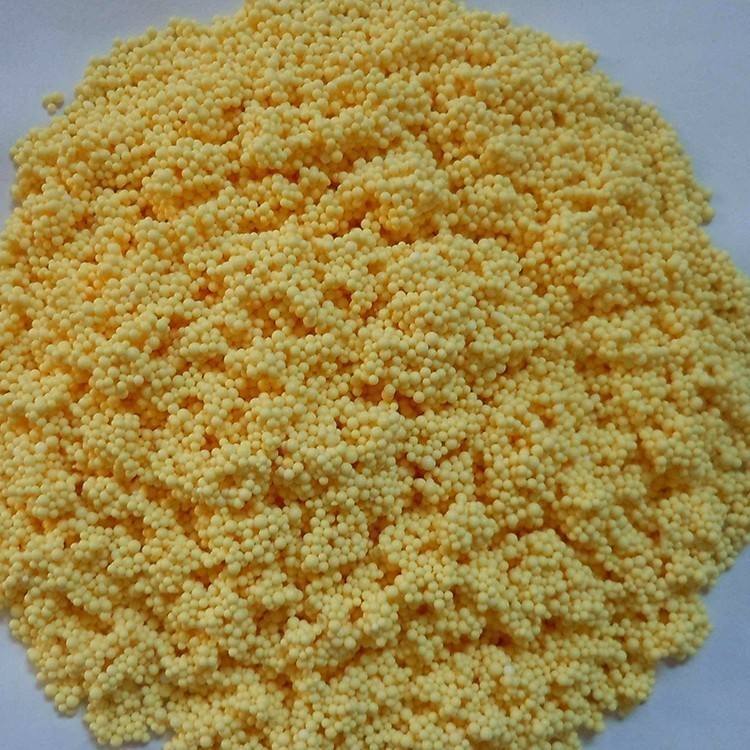

混床樹脂再生方法

一般在離子交換樹脂使用一段時(shí)間后，吸附的雜質(zhì)接近飽和，可能會(huì)失效，此時(shí)就需要對樹脂再生。那么混床樹脂的再生方法有哪些？仍然有很多用戶不知道怎么進(jìn)行再生，今天就和大家介紹一下。

混床樹脂是在反映容器中以一定的比例將陰陽樹脂混合，以替換水中溶質(zhì)，混床樹脂在使用一段時(shí)間后會(huì)達(dá)到飽和狀態(tài)進(jìn)而失效，需要對樹脂進(jìn)項(xiàng)再生，恢復(fù)樹脂的吸附置換作用。

陰陽混床樹脂再生方法

再生液濃度：

HCL：5%

NaOH：5%

再生液體積：

容器內(nèi)樹脂體積的4倍

反應(yīng)時(shí)間：

反洗流速約為4-10m/h，時(shí)間約為20分鐘。

注意：1、混床罐內(nèi)壓力禁止≥2.1kg/cm2

操作步驟：

1.樹脂的預(yù)處理

將樹脂置于交換器中，用水反洗樹脂直至出水澄清為至。

用約4%HCl的浸泡約4-8h，用清水洗到pH約3-5，再用約4%NaOH的浸泡4-8h。

2.樹脂的再生

①用堿浸泡之后直接進(jìn)行反洗，剛開始反洗時(shí)，流速調(diào)小，樹脂松動(dòng)后，之后逐漸增加反洗流速，使整個(gè)樹脂層的膨脹率在50-70%，保持大約10分鐘左右，看看分層是否清楚。

②反洗分層后，將水放到樹脂表面上約100mm處，再打開再生泵和中排，通過觀察視鏡調(diào)整液面進(jìn)水平衡，開始進(jìn)堿液和酸液，分別經(jīng)陽陰樹脂層后，由中排管同時(shí)排出。若酸液進(jìn)完后，堿液還未進(jìn)完，下部仍以同樣的流速通清洗水，以防堿液串入下部而污染已再生好的陽樹脂。以同樣流速通過清洗水，直至中排出水的電導(dǎo)率小于10μs/cm，且Na+小于100ppb。此后，在清洗的同時(shí)降低下部進(jìn)水流速，至中排出水電導(dǎo)率小于10μs/cm，且Na+小于100ppb。相反，增加下部進(jìn)水流速，降低上部進(jìn)水流速，同時(shí)進(jìn)行清洗，直至中排出水電導(dǎo)率小于10μs/cm，且Na+小于100ppb后，直至電導(dǎo)率小于10μs/cm以下為止。在正洗過程中，有時(shí)為了提升正洗效果，可進(jìn)行一次2-3分鐘的短時(shí)間反洗，以消除死角殘液。

以上就是混床樹脂的再生方法，建議在進(jìn)行再生操作時(shí)，由專業(yè)人士操作，以免出錯(cuò)。若仍有技術(shù)問題，歡迎來電咨詢。

水天藍(lán)環(huán)保是一家專業(yè)從事環(huán)保水處理的高新技術(shù)企業(yè)，主要生產(chǎn)經(jīng)營各種實(shí)驗(yàn)室廢水處理設(shè)備、水處理樹脂、工業(yè)水處理、紫外線殺菌器、EDI膜塊、進(jìn)口水泵、濾膜以及配套的工業(yè)自動(dòng)化成套設(shè)備。咨詢電話：0755-23505442

本文由水天藍(lán)環(huán)保(http://www.beijingjob.com.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!

上一篇：MBR膜運(yùn)行前注意事項(xiàng)

下一篇：反滲透系統(tǒng)停機(jī)保養(yǎng)方法

解決方案

解決方案

最熱排行

聯(lián)系我們

深圳市水天藍(lán)環(huán)保科技有限公司

電話：13378406066（肖小姐）

電話：13534248169（徐小姐）

傳真：0755-23328439

郵箱：3251589577@qq.com

地址：深圳市光明新區(qū)公明街道辦華發(fā)北路華發(fā)寫字樓204

QQ咨詢微信咨詢

日本www色视频-日本www色视频成人免费-日本www色视频成人免费免费-日本www视频-国产一级特黄a大片99-国产一级特黄高清免费大片dvd

水處理設(shè)備耗材
