2025-06-06 15:42:13
超級管理員
146
離子交換技術(shù)在水處理領(lǐng)域應(yīng)用廣泛，其中混床和陰陽床是兩種常見的離子交換設(shè)備。作為水處理系統(tǒng)的核心部件，了解其再生原理和方法對保證出水水質(zhì)、降低運行成本至關(guān)重要。那么具體的離子交換混床、陰陽床怎么再生？本文將為您詳細(xì)介紹混床和陰陽床的再生工藝，包括再生原理、操作步驟及注意事項。

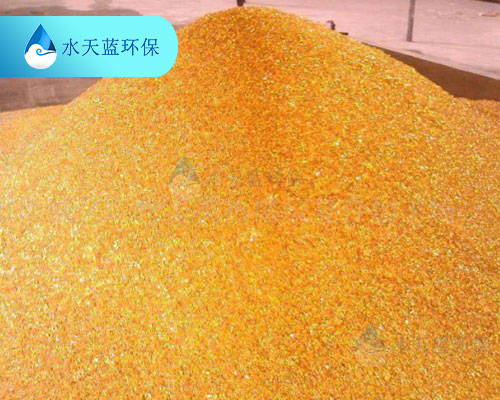

離子交換混床、陰陽床再生原理、操作步驟及注意事項
一、離子交換混床再生方法
混床是將陽離子交換樹脂和陰離子交換樹脂按一定比例混合裝填在同一交換器內(nèi)的設(shè)備，主要用于制備高純水。由于兩種樹脂混合在一起，其再生過程比單床復(fù)雜，需要先分離兩種樹脂后再分別再生。
1.混床再生前的準(zhǔn)備工作
檢查再生系統(tǒng)各設(shè)備是否完好，包括酸堿計量箱、稀釋水箱、再生泵等
確認(rèn)再生劑(酸、堿)儲量充足，濃度符合要求(一般鹽酸濃度為30-32%，氫氧化鈉濃度為30%)
檢查壓縮空氣系統(tǒng)壓力是否正常(0.4-0.6MPa)
準(zhǔn)備必要的防護(hù)用品，如耐酸堿手套、護(hù)目鏡、防護(hù)服等
2.混床再生操作步驟
(1)反洗分層
關(guān)閉混床進(jìn)水閥和出水閥，開啟反洗進(jìn)水閥和反洗排水閥
以10-15m/h的流速進(jìn)行反洗，時間約15-20min
觀察樹脂分層情況，陽樹脂密度大沉積在下部，陰樹脂密度小位于上部
當(dāng)樹脂層膨脹率達(dá)到50-70%時停止反洗，靜置5-10min使樹脂完全分層
(2)再生液制備
陽樹脂再生液：將濃鹽酸稀釋至4-5%濃度
陰樹脂再生液：將濃氫氧化鈉稀釋至4-5%濃度
再生液用量一般為樹脂體積的2-3倍
(3)陰樹脂再生
從上部進(jìn)堿液，下部排水，流速控制在4-6m/h
再生時間約40-60min
再生結(jié)束后，用除鹽水以相同流速沖洗至出水pH為8-9
(4)陽樹脂再生
從下部進(jìn)酸液，中部排水(防止酸液進(jìn)入陰樹脂層)，流速控制在4-6m/h
再生時間約30-40min
再生結(jié)束后，用除鹽水以相同流速沖洗至出水pH為5-6
(5)混合樹脂
將水位降至樹脂層上方10-15cm處
從底部通入壓縮空氣，強度以樹脂充分翻動但不溢出為宜
混合時間約5-10min，至樹脂均勻混合
快速排水使樹脂快速沉降，防止再次分層
(6)正洗
以運行流速進(jìn)行正洗，至出水水質(zhì)合格(電導(dǎo)率≤0.2μS/cm，SiO?≤20μg/L)
正洗時間一般為30-60min
3.混床再生注意事項
樹脂分層是關(guān)鍵步驟，若分層不明顯可適當(dāng)延長反洗時間或調(diào)整反洗強度
再生過程要嚴(yán)格控制酸堿濃度和流速，避免樹脂損傷
混合時要確保壓縮空氣干凈、無油，防止樹脂污染
再生后應(yīng)檢測樹脂的交換容量，評估再生效果
操作人員必須做好防護(hù)，避免酸堿灼傷
二、陰陽床再生方法
陰陽床系統(tǒng)由陽離子交換床和陰離子交換床串聯(lián)組成，兩種設(shè)備分開再生，操作相對簡單。
1.陽床再生方法
(1)反洗
反洗流速10-15m/h，時間15-20min
去除樹脂層中的懸浮物和破碎樹脂顆粒
反洗至出水清澈為止
(2)進(jìn)酸再生
鹽酸濃度3-5%，用量為樹脂體積的2-3倍
流速4-6m/h，再生時間30-45min
從上部進(jìn)酸，下部排出廢液
(3)置換
用除鹽水以再生流速沖洗樹脂層
將殘留的再生液和再生產(chǎn)物排出
至出水pH為4-5時結(jié)束
(4)正洗
以運行流速(15-20m/h)進(jìn)行正洗
至出水水質(zhì)合格(酸度與進(jìn)水相近，鈉離子含量達(dá)標(biāo))
正洗時間約20-30min
2.陰床再生方法
(1)反洗
反洗流速8-12m/h(陰樹脂密度較小，反洗強度應(yīng)低于陽樹脂)
時間15-20min
至出水清澈透明
(2)進(jìn)堿再生
氫氧化鈉濃度3-5%，用量為樹脂體積的2-3倍
流速4-6m/h，再生時間45-60min(陰樹脂再生較陽樹脂困難)
從上部進(jìn)堿液，下部排出廢液
(3)置換
用除鹽水以再生流速沖洗樹脂層
至出水pH為8-9時結(jié)束
注意防止"返酸"現(xiàn)象，即陰樹脂中殘留的酸根離子釋放導(dǎo)致pH下降
(4)正洗
以運行流速(15-20m/h)進(jìn)行正洗
至出水水質(zhì)合格(電導(dǎo)率≤5μS/cm，SiO?≤100μg/L)
正洗時間約30-40min
3.陰陽床再生注意事項
陽床再生廢液為酸性，陰床再生廢液為堿性，應(yīng)分開收集處理，避免直接混合產(chǎn)生中和反應(yīng)熱
陰樹脂易受有機物污染，可定期用溫?zé)?40℃)堿液再生或采用堿性氯化鈉溶液復(fù)蘇
再生時應(yīng)監(jiān)測再生液濃度，避免濃度過高損壞樹脂或過低影響再生效果
再生后應(yīng)進(jìn)行水質(zhì)分析，確認(rèn)再生效果后再投入運行
長期停用時，陽床應(yīng)以鹽型存放，陰床應(yīng)以堿型存放
離子交換混床和陰陽床的再生是保證水處理系統(tǒng)穩(wěn)定運行的關(guān)鍵環(huán)節(jié)。掌握正確的再生方法，不僅可以恢復(fù)樹脂的交換能力，還能延長樹脂使用壽命，降低運行成本。實際操作中應(yīng)根據(jù)設(shè)備型號、樹脂特性和水質(zhì)要求，制定科學(xué)合理的再生方案，并不斷優(yōu)化再生工藝參數(shù)，以達(dá)到最佳的技術(shù)經(jīng)濟效果。如果您想了解更離子交換混床、陰陽床再生相關(guān)的資訊，歡迎隨時在本網(wǎng)站留言或來電咨詢相關(guān)資訊！感謝您認(rèn)真閱讀！
本文由水天藍(lán)環(huán)保(http://www.beijingjob.com.cn/)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!
可能您還想了解：
掃一掃，立即咨詢
